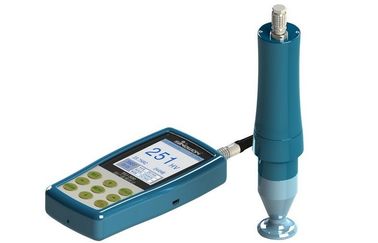

Μηχανοποιημένος ψηφιακός υπερηχητικός ελεγκτής σκληρότητας UCI φορητός με τη μετατροπή και το χρώμα LCD σκληρότητας
Εισαγωγή προϊόντων:
Αυτή τη στιγμή, υπάρχουν είδη μεθόδων για τη μέτρηση σκληρότητας, που χρησιμοποιούνται συνήθως όπως Brinell, Rockwell, Vickers, Leeb, κ.λπ. ενώ τα μειονεκτήματα είναι προφανή για την ανωτέρω μέτρηση σκληρότητας. Rockwell και Brinell με τη βαριά δύναμη φόρτωσης και μεγάλη εγκοπή, μόλυβδος στη σοβαρή καταστροφή στην επιφάνεια δειγμάτων.
Το Vickers εφαρμόζει την οπτική μέτρηση, αλλά μόνο οι επαγγελματικοί τεχνικοί μπορούν να λειτουργήσουν ομαλά, αδύνατος να μετρήσουν τη σκληρότητα του βαριού κομματιού εργασίας, τα εγκατεστημένα μηχανήματα και τα μόνιμα συγκεντρωμένα μέρη.
Ο ελεγκτής σκληρότητας Leeb εφαρμόζει την αναπήδηση και την έμμεση μέθοδο στη σκληρότητα μέτρου, εύκολα μόλυβδος στη μεγάλη απόκλιση όταν νεοφώτιστος στις κλίμακες Birnell, Rockwell και Vickers.
Ο υπερηχητικός ελεγκτής SU-300 σκληρότητας εφαρμόζει την υπερηχητική μέθοδο σύνθετης αντίστασης επαφών για να κάνει τη συγκριτική μέτρηση σκληρότητας για τη δοκιμή των κομματιών, με τα πλεονεκτήματα της υψηλής ακρίβειας, της αποδοτικότητας, της φορητής και εύκολης λειτουργίας.
Ο υπερηχητικός ελεγκτής SU-300 σκληρότητας χρησιμοποιείται ευρέως για να μετρήσει τη σκληρότητα των μικρών σφυρηλατημένων κομματιών, χυτό υλικό, επιθεώρηση συγκόλλησης, πληγείσα από τη θερμότητα ζώνη, ιονικός-οι κύβοι σφράγισης και οι φόρμες, οι μορφές, οι Τύποι, τα με λεπτούς τοίχους μέρη, τα ρουλεμάν, τα πλευρά δοντιών, κ.λπ.
Χαρακτηριστικά γνωρίσματα:
Τέλεια ακρίβεια ±3% HV, ±1.5HR, ±3%HB
Μικροσκοπική εγκοπή-- Μόνο το υψηλής ισχύος μικροσκόπιο μπορεί να παρατηρήσει την εγκοπή
Γρήγορο μέτρηση-αποτέλεσμα σε 2 δευτερόλεπτα

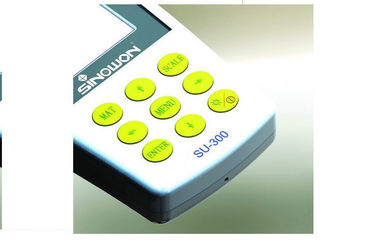

Το μεγάλο αποτέλεσμα μέτρησης επίδειξης LCD επίδειξη-άμεσα, χρόνοι μετρά, μέγιστος, ελάχιστος, μέσος και απόκλιση.
Φιλικός λειτουργία-λειτουργήστε καλά μετά από απότομα να εκπαιδεύσει
Υποσχεμένη εξουσιοδότηση εξουσιοδότηση-2-έτους για την κύρια μονάδα (αποκλείει τον έλεγχο)
Μάζα - αποθήκευση — — εκτός από 1000 στοιχεία μέτρησης ομάδων
Απλά βαθμολόγηση-εκτός από 20 ομάδες τα στοιχεία βαθμολόγησης για την επίκληση, βελτιώνουν την αποδοτικότητα βαθμολόγησης.
Προδιαγραφές:
|
Όνομα προϊόντων
|
Υπερηχητικός ελεγκτής σκληρότητας
|
|
Πρότυπο
|
SU-300
|
|
Code#
|
#882-141
|
|
Δύναμη φόρτωσης
|
2Kgf (προαιρετικός: 1Kgf, 5Kgf, 10Kgf)
|
|
Μέτρηση της σειράς
|
HB: 85-650 HV 80-1599 HRC 20-70 HRB: 41-100 HRA: 61-85.6
HS: 34.2-97.3 MPA: 2552180N/mm
|
|
Μέτρηση της ακρίβειας
|
HV: ±3%HV HRC: ±1.5HRC HB: ±3%HB
|
|
Indenter
|
136°Vickers Indenter διαμαντιών
|
|
Μέτρηση της κατεύθυνσης
|
Υποστήριξη 360°
|
|
Αποθήκευση στοιχείων
|
Για να σώσει τις 1000-ομάδες μέτρησης των στοιχείων και των 20-ομάδων στοιχείων βαθμολόγησης
|
|
Κλίμακα σκληρότητας
|
HV, HB, HRC, HRA, HRB, MPA
|
|
Επίδειξη στοιχείων
|
Δύναμη φόρτωσης, εξετάζω-χρόνοι, εξεταστική κλίμακα αποτελέσματος, μέσου όρου, μεγίστου, ελάχιστων, απόκλισης και μετατροπής.
|
|
Ένδειξη σκληρότητας
|
Επίδειξη LCD
|
|
Λειτουργικό περιβάλλον
|
Θερμοκρασία: - 10℃~50℃ Υγρασία: 30%~80%R.H
|
|
Λειτουργούσα τάση
|
Συνεχές ρεύμα 4.8V
|
|
Διαστάσεις οργάνων
|
160x80x31mm
|
|
Καθαρό βάρος
|
Κατά προσέγγιση 500g (χωρίς έλεγχο)
|
Τυποποιημένη παράδοση:
|
Όνομα προϊόντων
|
Κώδικας #
|
Όνομα προϊόντων
|
Κώδικας #
|
|
Κύριο σώμα οργάνων
|
882-141
|

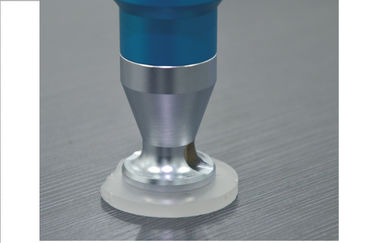

Σιλικόνη ΚΑΠ ελέγχων
|
882-711
|
|
2Kgf χειρωνακτικός έλεγχος HP-2k
|
882-321
|
Εγχειρίδιο οργάνων
|
SU-300
|
|
Καλώδιο ελέγχων
|
882-801
|
Κιβώτιο εξαρτημάτων
|
882-901
|
|
Καλώδιο USB
|
882-851
|
Πιστοποιητικό
|
SU-300
|

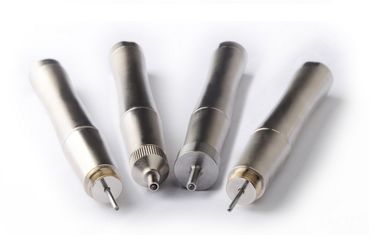

Χειρωνακτικές προδιαγραφές ελέγχων:
|
Τύπος ελέγχων
|
HP-1K
|
HP-2K
|
HP-5K
|
HP-10K
|
|
Code#
|
882-311
|
882-321
|
882-331
|
882-341
|
|
Παρατήρηση
|
Προαιρετικός
|
Πρότυπα
|
Προαιρετικός
|
Προαιρετικός
|
|
Δύναμη φόρτωσης
|
10N
|
20N
|
50N
|
98N
|
|
Διάμετρος
|
22mm
|
22mm
|
22mm
|
22mm
|
|
Μήκος
|
154mm
|
154mm
|
154mm
|
154mm
|
|
Ταλαντεμένος διάμετρος ράβδων
|
2.4mm
|
2.4mm
|
3mm
|
3mm
|
|
Τραχύτητα της μέτρησης της επιφάνειας
|
RA<3>
|
RA<5um>
|
RA<10um>
|
RA<15um>
|
|
Ελάχιστο βάρος του υλικού δοκιμής
|
0.3kg
|
0.3kg
|
0.3kg
|
0.3kg
|
|
Ελάχιστο πάχος του υλικού δοκιμής
|
2mm
|
2mm
|
2mm
|
2mm
|

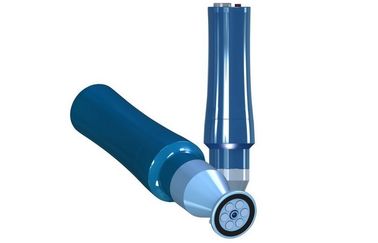

Μηχανοποιημένες προδιαγραφές ελέγχων:
|
Τύπος ελέγχων
|
Βουλευτής-100
|
Βουλευτής-300
|
Βουλευτής-500
|
Βουλευτής-800
|
|
Code#
|
882-211
|
882-221
|
882-231
|
882-241
|
|
Παρατήρηση
|
Προαιρετικός
|
Προαιρετικός
|
Προαιρετικός
|
Προαιρετικός
|
|
Δύναμη φόρτωσης
|
1N
|
3N
|
5N
|
8N
|
|
Διάμετρος
|
46mm
|
46mm
|
46mm
|
46mm
|
|
Μήκος
|
200mm
|
200mm
|
200mm
|
200mm
|
|
Ταλαντεμένος διάμετρος ράβδων
|
3.7mm
|
3.7mm
|
3.7mm
|
3.7mm
|
|
Ελάχιστο βάρος του υλικού δοκιμής
|
0.3kg
|
0.3kg
|
0.3kg
|
0.3kg
|
|
Ελάχιστο πάχος του υλικού δοκιμής
|
2mm
|
2mm
|
2mm
|
2mm
|
Οδηγίες για την επιλογή και τη χρήση των οργάνων UCI:
|
Φορτίο
|
Πρότυπο
|
Χαρακτηριστικά γνωρίσματα
|
Βουλευτής-500
|
|
98N
|
Τυποποιημένο μήκος (χειρωνακτικό)
|
Σχετικά μεγάλη εγκοπή απαιτεί
ελάχιστη προετοιμασία επιφάνειας
|
Μικρά σφυρηλατημένα κομμάτια, χυτό υλικό,
επιθεώρηση συγκόλλησης, HAZ
|
|
50N
|
Τυποποιημένο μήκος (χειρωνακτικό)
Εκτεταμένο μήκος (χειρωνακτικό)
Σύντομος έλεγχος (χειρωνακτικός)
|
Για τη γενική χρήση
30 εκτεταμένο χιλ. μήκος
Μειωμένο μήκος (90 χιλ.) ηλεκτρονική
στη χωριστή κατοικία
|
Που επαγωγή ή που ανθρακιάζεται
μέρη μηχανών, παραδείγματος χάριν,
άξονες, επιθεώρηση συγκόλλησης στροβίλων,
HAZ
Μέτρηση στα αυλάκια, στο εργαλείο
πλευρά και ρίζες δοντιών
Λεπίδες στροβίλων, εσωτερικός τοίχος των σωλήνων
με Ø >90 χιλ.
|
|
10N
|
Τυποποιημένο μήκος (χειρωνακτικό)
Εκτεταμένο μήκος (χειρωνακτικό)
Σύντομος έλεγχος (χειρωνακτικός)
|
Το φορτίο είναι εύκολο να ισχυθεί και παρέχει
έλεγχος στις ακτίνες δοκιμής onsharp
30 εκτεταμένο χιλ. μήκος
Μειωμένο μήκος (90 χιλ.) ηλεκτρονική
στη χωριστή κατοικία
|
Ιονικός-οι κύβοι σφράγισης και οι φόρμες,
μορφές, Τύποι,
με λεπτούς τοίχους μέρη
Ρουλεμάν, πλευρά δοντιών
Λεπίδες στροβίλων, εσωτερικός τοίχος των σωλήνων
με Ø >90 χιλ.
|
|
8N
|
Ύφος ελέγχων μηχανών
|
Το φορτίο εφαρμόζεται από το σερβοκινητήρα
|
Τελειωμένα μέρη ακρίβειας, εργαλεία,
φέροντα raceways
|
|
3N
|
Ύφος ελέγχων μηχανών
|
Το φορτίο εφαρμόζεται από το σερβοκινητήρα μάλλον
μικρές εγκοπές
|
Λεπτά στρώματα, παραδείγματος χάριν, χαλκός ή
χρώμιο στο χάλυβα
κύλινδροι
Rotogravure χαλκού κύλινδροι
Επιστρώματα, περίπτωση μέρη
|
|
1N
|
Ύφος ελέγχων μηχανών
|
Το φορτίο εφαρμόζεται από το σερβοκινητήρα μάλλον
μικρές εγκοπές
|
Λεπτά στρώματα και επιστρώματα
|
