Συνεχής ρίψεων πετώντας μηχανή καταλυμάτων χάλυβα μηχανών R8M υδραυλική

Ακτίνα μηχανών ρίψης καταλυμάτων χάλυβα

8m

Ποσότητα σκελών

2 σκέλη

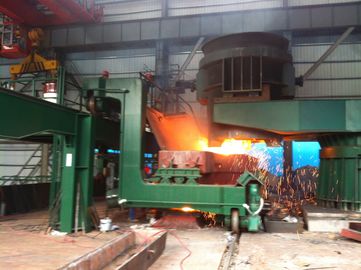

Τύπος υποστήριξης κουταλών

Πυργίσκος κουταλών ή αυτοκίνητο κουταλών

Tundish μεταφορά

Ημι-πύλη, διαγώνια λειτουργία ολίσθησης

Μέθοδος ρίψης

Μετρώντας ακροφύσιο, ανοικτή ρίψη

Δευτεροβάθμια ψύξη

Αέριο και υδρόψυξη, κύκλωμα ρύθμισης 2

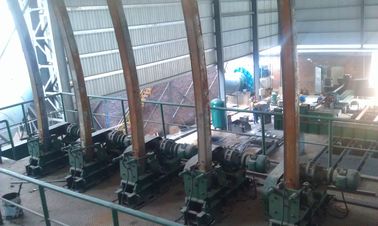

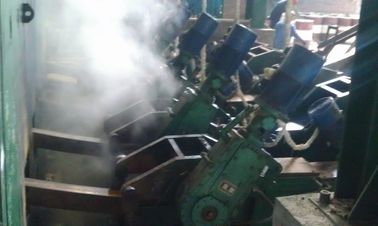

Απόσυρση που ισιώνει τη μηχανή

Συνολικά 5 κύλινδρος, προοδευτική αποκατάσταση

Πίνακας ρόλων

Η ομάδα αλυσίδων συγκέντρωσε την κίνηση

Πλαστός φραγμός

Άκαμπτος, με το self-adapting κεφάλι πλαστών φραγμών

Κοπή καταλυμάτων

Υδραυλική ή τέμνουσα μηχανή φλογών

Μεταβίβαση καταλυμάτων

Συγκεντρωμένος ομάδα ζωντανός πίνακας κυλίνδρων

Δροσίζοντας τύπος τραπεζών

Απλό δροσίζοντας κρεβάτι

Ονομαστική ικανότητα

30T

Tap-to-tap κύκλος

60min

Ποσότητα φούρνων

3sets

Εργάσιμες ημέρες

330 ημέρες/έτος

Μέσος αριθμός καθημερινού φούρνου

24/day

Ικανότητα παραγωγής

300,000t/year

Τμηματική περιοχή ρίψης (χιλ.)

180x180

200×200

220×220

Ταχύτητα ρίψης (m/min)

1.6

1.8

2.0

Αριθ.

Κατάλυμα

μέγεθος

Ταχύτητα ρίψης

ωριαία παραγωγή

(τόνοι)

Καθημερινή παραγωγή

20hour

(τόνοι)

Ετήσια παραγωγή (300days)

(τόνοι)

1

180×180

1.6m/min

21.98

439

131.700

2

200×200

1.8m/min

27.13

543

162.900

3

220×220

2.0m/min

36.47

729

218.700

Βαθμός χάλυβα

Βαθμός ρίψης (m/min)

Αποτελεσματικό ποσοστό παραμόρφωσης (ε)

Επιτρεπόμενο ποσοστό παραμόρφωσης (εmax)

Ευθύς χάλυβας άνθρακα

1.8~2.5

Παρακαλώ αναφερθείτε στον υπολογιστικό πίνακα

0.25

Χαμηλός χάλυβας κραμάτων

1.3~2.0

Παρακαλώ αναφερθείτε στον υπολογιστικό πίνακα

0.15~0.2

№

Όνομα εξοπλισμού

Βάρος

Πρότυπο και προδιαγραφή

Μονάδα

1

Πυργίσκος κουταλών
Υδραυλική κίνηση, με τη στάθμιση

21T

σύνολο

1

2

Tundish arriage
Υψηλός και χαμηλός τύπος ποδιών

12.5×2=25T

σύνολο

2

3

Tundish

6×2=12T

σύνολο

2

4

Δοχείο σκουριάς

2.5T

σύνολο

1

5

Μακριά συσκευή προστασίας μανικιών

0.3T

σύνολο

1

5

Tundish ψήσιμο

5.3×2=10.6T

σύνολο

2

6

Tundish ακροφύσιο
ψήσιμο

σύνολο

2

7

Λειτουργία ρίψεων
cantilever κιβωτίων
ράφι

σύνολο

2

8

150×150 φόρμα

σύνολο

2

9

Κάλυψη φορμών

σύνολο

2

10

Συσκευή ταλαντωτών

σύνολο

2

11

Επιγραφή ψεκασμού

σύνολο

2

12

Προσανατολισμένο τμήμα

σύνολο

2

13

Άκαμπτος πλαστός φραγμός

σύνολο

2

14

Συσκευή αποθήκευσης πλαστών φραγμών

σύνολο

2

15

Αποκατάσταση και
μηχανή απόσυρσης

σύνολο

2

16

Αποκατάσταση και
μηχανή απόσυρσης
κοινής βάσης

σύνολο

1

17

Κύλινδρος προσέγγισης ψαλίδων

σύνολο

2

18

Στερέωση καταλυμάτων
συσκευή

σύνολο

2

19

Κοπή φανών
μηχανή

σύνολο

1

20

Κοπή συλλογής
επικεφαλής συσκευή και
κρεμώντας δοχείο

σύνολο

1

21

Μετά από τον τέμνοντα κύλινδρο

σύνολο

2

22

Κύλινδρος μεταφορών Ⅰ

σύνολο

2

23

Κύλινδρος μεταφορών Ⅱ

σύνολο

2

24

Knockout κύλινδρος

σύνολο

1

25

Σταθερό bezel

σύνολο

1

26

Μετατόπιση του χάλυβα
μηχανή

μήκος 6m

σύνολο

1

27

Ψύξη συλλογής
κρεβάτι

σύνολο

1

28

Ψύξη σωμάτων τροχίσκων
σύστημα

περιλάβετε ένα φίλτρο παλίνδρομου κύματος

σύνολο

1

29

Κάλυψη τροχίσκων

σύνολο

1

30

Αυτόματο μήκος
Σύστημα

σύνολο

3

31

Επεξεργαστής πηγής αερίου

αέριο οργάνων διαπραγμάτευσης

σύνολο

1

32

Πλατφόρμα χάλυβα

1

Hydrauli, λίπανση, αεροκίνητο σύστημα

1

Υδραυλικός σταθμός οικοδεσποτών

σύνολο

1

2

Ο υδραυλικός σταθμός καταλυμάτων

σύνολο

1

3

Υδραυλικό tailgate ανελκυστήρων

σύνολο

2

4

Συγκεντρωμένος σταθμός λίπανσης λιπών

σύνολο

6

5

Υδραυλική διοχέτευση με σωλήνες

σύνολο

1

6

Διοχέτευση με σωλήνες λίπανσης

σύνολο

1

CCM 3-ηλεκτρικός

1

Λειτουργών σταθμός

2

Πακέτο λογισμικού

3

PLC

σύνολο

3

4

ET-200 PLC
Υδραυλικός σταθμός et-200 PLC οικοδεσποτών

σύνολο

1

5

Αναστροφέας

①

Αναστροφέας μηχανών της WS
(βαρύς τύπος) δύναμη: 11 KW

σύνολο

3

②

Δύναμη αναστροφέων κυλίνδρων προσέγγισης ψαλίδων: 4KW

σύνολο

3
