Συναρμολογήσεις συγκόλλησης άκρης
Συμμετέχουμε στην προσφορά του ευρέος φάσματος των συναρμολογήσεων Buttweld όπως οι αγκώνες κάμψεων και Buttweld, αγκώνες A403, αγκώνες 304L, συναρμολογήσεις Buttweld χάλυβα, ίσο γράμμα Τ Buttweld, που μειώνει το γράμμα Τ, πολύ και την κοντή θηλή Stubend και Swage και τη θηλή βαρελιών. Αυτοί είναι διαθέσιμοι στις διαφορετικούς προδιαγραφές και τους βαθμούς για να καλύψουν τις απαιτήσεις της εφαρμοσμένης μηχανικής & της κατασκευής, του πετρελαίου & του αερίου, των αεροσκαφών & των αεροδιαστημικών και χημικών βιομηχανιών. Η σειρά μας είναι γνωστή για την υψηλή εκτατή δύναμη, η διαστατική ακρίβεια και άριστος τελειώνει.

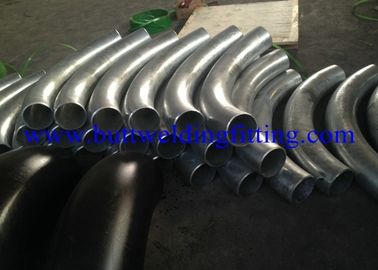

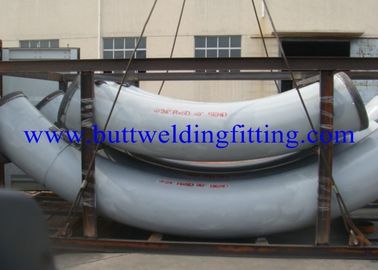

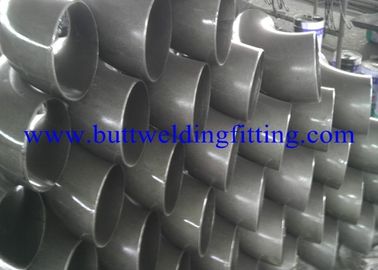

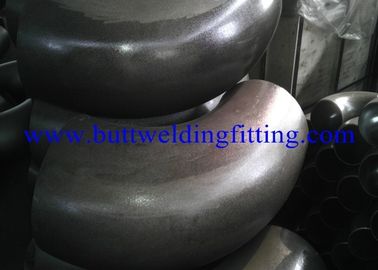

Αγκώνες
Προσφέρουμε την κάμψη και τον αγκώνα στο υλικό ανοξείδωτου, χάλυβα άνθρακα και χάλυβα κραμάτων. Αυτές οι συναρμολογήσεις είναι επίσης διαθέσιμες στο monel, νικέλιο, inconel, hastalloy, χαλκός, ορείχαλκος, υλικό τιτανίου να καλύψουν τις απαιτήσεις των πελατών. Η σειρά μας σχεδιάζεται σύμφωνα με τα διεθνή ποιοτικά πρότυπα και χρησιμοποιείται ευρέως στις διαφορετικές εφαρμογές στις βιομηχανίες.
Μορφή: Μακροχρόνια & σύντομη ακτίνα αγκώνων μέσα σε 45 βαθμούς, 90 βαθμοί, 180 βαθμοί
Μέγεθος: 1/8» NB σε 48» NB (άνευ ραφής & ενωμένος στενά)
Πάχος τοίχων: Sch.5S σε Sch: XXS.
Βαθμοί προσφερθε'ντες: -
Ανοξείδωτο: ASTM, A403, WP304/304L/304H/316/316L/317/317L/321/310/347/904L
Χάλυβας άνθρακα: ASTM, A234, WPB/A420, WPL3/A420, WPL6/MSS-SP-75, WPHY 42/46/52/56/60/65/70
Χάλυβας κραμάτων: ASTM A234 WP1/WP5/WP9/WP11/WP22/WP91 ASTM A234 WP1/WP5/WP9/WP11/WP22/WP91
Ίσο γράμμα Τ
Το ίσο γράμμα Τ είναι μια τ-διαμορφωμένη συσκευή που έχει τρεις ενάρξεις που ενεργούν ως έξοδος για το σωλήνα. Όλες οι τρεις άκρες του ίσου γράμματος Τ είναι του ίδιου μεγέθους. Μπορούμε να προσφέρουμε τον ίσο στα διαφορετικά μέταλλα όπως το inconel, hastalloy, χαλκού, ορείχαλκου και τιτανίου υλικό monel, νικελίου. Ο επί παραγγελία ίσος μπορεί να αναπτυχθεί για να ταιριάξει τη συγκεκριμένη απαίτηση εφαρμογής των πελατών.
Μέγεθος: 1/8» NB σε 48» NB (άνευ ραφής & ενωμένος στενά)
Βαθμοί διαθέσιμοι:
Ανοξείδωτο: ASTM, A403, WP304/304L/304H/316/316L/317/317L/321/310/347/904L
Χάλυβας άνθρακα: ASTM, A234, WPB/A420, WPL3/A420, WPL6/MSS-SP-75, WPHY 42/46/52/56/60/65/70
Χάλυβας κραμάτων: ASTM A234 WP1/WP5/WP9/WP11/WP22/WP91
Μείωση του γράμματος Τ
Ανοξείδωτο: ASTM Α 182, Α 240
Βαθμός: Φ 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L,
Διπλό ανοξείδωτο UNS S31803, 2205, έξοχο διπλό ανοξείδωτο UNS S32750
Χάλυβας άνθρακα: ASTM 105, ASTM Α 181
Χάλυβας κραμάτων: ASTM 182, GR F1, F11, F22, F5, F9, F91
Κράματα νικελίου: Monel 400 & 500, Inconel 600 & 625, Incolloy 800, 825, Hastelloy C22, C276
Μακροχρόνιο & σύντομο τέλος στελεχών
Οι μακριές και κοντές συναρμολογήσεις Stubend μας Buttweld χρησιμοποιούνται ευρέως στο κτήριο σκαφών, τη διάτρηση & καλά την οικοδόμηση και τα αεροσκάφη & τις αεροδιαστημικές βιομηχανίες. Αυτοί σχεδιάζονται σύμφωνα με τα διεθνή ποιοτικά πρότυπα για να εξασφαλίσουν μακριά ζωή υπηρεσιών. Η σειρά μας είναι διαθέσιμη με το μακροχρόνιο τέλος στελεχών & σύντομες μορφές τελών στελεχών για να καλύψει τις απαιτήσεις των πελατών.
Μέγεθος: 1/8 " NB ΣΕ 48 " NB ΜΈΣΑ
Σχέδιο: SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Τύπος: Άνευ ραφής/ERW/ενωμένος στενά/κατασκευασμένος
Μορφή: Μακροχρόνιο τέλος στελεχών & σύντομο τέλος στελεχών
Θηλή Swage & θηλή βαρελιών
Προσφέρουμε τη θηλή Swage και τη θηλή βαρελιών, ειδικά με σκοπό να αντισταθεί υψηλής θερμοκρασίας και την πίεση. Αυτοί μπορούν να χρησιμοποιηθούν για τη μόνιμη ενωμένη στενά σύνδεση ή την αποσπάσιμη σύνδεση νημάτων. Η σειρά μας είναι διαθέσιμη στις ποικίλες προδιαγραφές για να ταιριάξει τις βασισμένες στην εφαρμογή απαιτήσεις των πελατών.
Ομόκεντροι & εκκεντρικοί μειωτές
Προσφέρουμε τους πελάτες μας με τους ομόκεντρους/εκκεντρικούς μειωτές που χρησιμοποιούνται στο πετροχημικό, τη δύναμη, τις πυρηνικές και ηλεκτρονικές βιομηχανίες. Γνωστοί για τις στενές ανοχές τους, αυτοί οι ομόκεντροι και εκκεντρικοί μειωτές ανοξείδωτου σχεδιάζονται με τις ακριβείς διαμορφώσεις. Αυτοί οι μειωτές είναι ιδανικός για τις κρίσιμες εφαρμογές που περιλαμβάνουν την υψηλή πίεση, την ώθηση, τη δόνηση και τη θερμοκρασία
BUTTWELD, SOCKETWELD & ΤΑ ΚΟΧΛΙΟΤΟΜΗΜΈΝΕΣ ΕΞΑΡΤΉΜΑΤΑ & ΟΙ ΦΛΆΝΤΖΕΣ ΠΡΟΣΦΈΡΟΝΤΑΙ ΕΠΙΒΕΒΑΙΏΝΟΝΤΑΣ ΣΤΗΝ ΑΚΟΛΟΥΘΊΑ ΤΩΝ ΠΡΟΤΎΠΩΝ
Ansi Β 16,9 συναρμολογήσεις Buttwelding επεξεργασμένου χάλυβα
Ansi Β 16,28 επεξεργασμένος χάλυβας Buttwelding S.R.Elbows & επιστροφές.
Συγκόλληση υποδοχών συναρμολογήσεων χάλυβα Ansi Β 16,11 σφυρηλατημένη & κοχλιοτομημένος.
ANSI Β. 16,5 φλάντζες σωλήνων και βαλμένες φλάντζα συναρμολογήσεις
ANSI Β. 16,25 άκρες συγκόλλησης άκρης
MSS SP-43 επεξεργασμένες συναρμολογήσεις Buttwelding ανοξείδωτου.
MSS SP-75 υψηλές συναρμολογήσεις Buttwelding δοκιμής επεξεργασμένες
Κάμψεις σωλήνων DIN 2605 για τους σωλήνες χάλυβα συγκόλλησης άκρης.
Οι σωλήνες DIN 2605 κάμπτουν το χάλυβα για αλλά τον τύπο 5D χάλυβα συγκόλλησης.
DIN 2615 αλλά γράμματα Τ συναρμολογήσεων χάλυβα συγκόλλησης.
Μειωτές συναρμολογήσεων χάλυβα συγκόλλησης άκρης DIN 2616.
Καλύμματα συναρμολογήσεων χάλυβα συγκόλλησης άκρης DIN 2617.
Τοποθετήσεις σωληνώσεων συγκόλλησης άκρης χάλυβα των BS 1640 για τη βιομηχανία πετρελαίου
Σφυρηλατημένα κομμάτια ASTM A105, χάλυβας άνθρακα για τα τμήματα σωληνώσεων.
ASTM A182 σφυρηλάτησε & κυλημένες φλάντζες σωλήνων χάλυβα κραμάτων, σφυρηλατημένες συναρμολογήσεις & βαλβίδες και μέρη για τις υψηλής θερμοκρασίας υπηρεσίες.
ASTM συναρμολογήσεις 234 σωληνώσεων του επεξεργασμένου χάλυβα άνθρακα & του χάλυβα κραμάτων για τις μέτριες και ανυψωμένες θερμοκρασίες.
ASTM ένας άνθρακας 350 & ένας χαμηλός χάλυβας κραμάτων, που απαιτούν τη δοκιμή ανθεκτικότητας εγκοπών για τα τμήματα σωληνώσεων.
ASTM συναρμολογήσεις 403 επεξεργασμένες Austenities ανοξείδωτου σωληνώσεων.
Τοποθετήσεις σωληνώσεων ASTM A420 του επεξεργασμένου χάλυβα άνθρακα και του χάλυβα κραμάτων για τις υπηρεσίες χαμηλής θερμοκρασίας
Τοποθετήσεις σωληνώσεων συγκόλλησης άκρης χάλυβα JIS B2311 για τη συνηθισμένη χρήση.
Τοποθετήσεις σωληνώσεων συγκόλλησης άκρης χάλυβα JIS B2311 για την ειδική χρήση
ΕΙΝΑΙ 1239 σωλήνες Tubulars ήπιου χάλυβα & άλλες συναρμολογήσεις επεξεργασμένου χάλυβα
ASTM μια προδιαγραφή 694 για τα σφυρηλατημένα κομμάτια χάλυβα άνθρακα & κραμάτων για τις φλάντζες σωλήνων, τις συναρμολογήσεις, τις βαλβίδες & μέρος για την υπηρεσία υψηλής μετάδοσης.
ASTM μια προδιαγραφή 860 για τις επεξεργασμένες υψηλής αντοχής χαμηλές συναρμολογήσεις συγκόλλησης άκρης χάλυβα κραμάτων.
Συναρμολογήσεις συγκόλλησης άκρης
Σειρά: 15 NB μέχρι 3000 NB
SCH: 5s, 10s, η δεκαετία του '40, η δεκαετία του '80, 10, 20, 40, STD, 60, 80, XS, 100, 120, 140, 160, XXS & NS διαθέσιμα με το NACE ο Κ. 01-75
Μορφή:
άνευ ραφής
ενωμένος στενά
Τύπος:
αγκώνες στο μακροχρόνιο (LR) & τη σύντομη ακτίνα το (SR) σε 45 βαθμούς, 90 βαθμούς, 180 βαθμούς, R=3D, 5D, 6D, 8D, 10D & 20D.
μειωτής: Εκκεντρικός & ομόκεντρος
καλύμματα & σταυροί.
γράμμα Τ.: ΙΣΟ ΓΡΑΜΜΑ Τ, ΠΟΥ ΜΕΙΩΝΕΙ ΤΟ ΓΡΑΜΜΑ Τ, ΦΡΑΓΜΕΝΟ ΓΡΑΜΜΑ Τ
μακροχρόνιο & σύντομο τέλος στελεχών.
SWAGE NIPPLESCAPS: ΟΜΟΚΕΝΤΡΕΣ ΚΑΙ ΕΚΚΕΝΤΡΙΚΕΣ ΘΗΛΈΣ SWAGE
ΘΗΛΕΣ ΣΩΛΗΝΩΝ
ΚΑΜΨΕΙΣ ΕΠΑΓΩΓΗΣ
Συναρμολογήσεις συγκόλλησης άκρης ανοξείδωτου
Πρότυπα: ASTM/ASME A/SA 403» GR WP «S/» «W/«WX» /ASTM A420
Βαθμός: WP304, 304, 304L, 304H, 309S, 309H, 310S, 310H, 316, 316TI, 316H, 316L, 316LN, 317, 317L, 321, 321H, 347, 347H, 904, 904L, 409, 410, 430, 440C
Συναρμολογήσεις συγκόλλησης άκρης κραμάτων νικελίου
Πρότυπα: SB 336 ASTM/ASME.
Βαθμός: UNS 2200 (ΝΙΚΈΛΙΟ 200), UNS 2201 (ΝΙΚΈΛΙΟ 201), UNS 4400 (MONEL 400), UNS 8020 (ΚΡΆΜΑ 20/20) CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY Γ 276)
Συναρμολογήσεις συγκόλλησης άκρης χάλυβα άνθρακα & χάλυβα κραμάτων
Πρότυπα: ASTM/ASME A/SA 234/860/MSS-P75
Βαθμός: WPB, WPC, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65, WPHY 70. WPHY 100
Πρότυπα: ASTM/ASME A/SA 234
Βαθμός: WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 23, WP 91 & WPL3, WPL6
Κράμα χαλκού & διπλές συναρμολογήσεις συγκόλλησης άκρης χάλυβα
Πρότυπα: SB 111/466/ASTM A403 ASTM/ASME
Βαθμός: UNS ΚΑΝΈΝΑ Γ 10100, 10200, 10300, 10800, 12000, 12200, 70600 ($CU - ΝΙ 90/10), 71500 ($CU - ΝΙ 70/30).
Πρότυπα: ASTM/ASME A/SA 815
Βαθμός: UNS ΤΟ ΚΑΝΈΝΑ S 31803, S 32205, S 32550, S 32750, S 32760.
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ ΓΙΑ ΤΙΣ ΤΟΠΟΘΕΤΗΣΕΙΣ ΣΩΛΗΝΩΣΕΩΝ
|
ΑΝΟΞΕΊΔΩΤΟ
|
|
ΩΣΤΕΝΙΤΙΚΟΣ
|
ASTM/ASME SA 403 WP 304 (Λ) (Η) (LN) (Ν)
|
|
|
ASTM/ASME SA 403 WP 321 (Η)
|
|
|
ASTM/ASME SA 403 WP 316 (Λ) (Η) (LN) (Ν) (TJ)
|
|
|
ASTM/ASME SA 403 WP 347 (Η)
|
|
|
ASTM/ASME SA 403 WP 317 (Λ)
|
|
|
ASTM/ASME SA 403 uns-s-31254 (6% Mo)
|
|
ΩΣΤΕΝΙΤΙΚΟΣ ΦΕΡΡΙΤΙΚΟΣ
|
ASTM/ASME SA 815 UNS-S-31803 (ΧΡΏΜΙΟ 22%)
|
|
|
ASTM/ASME SA 815 UNS-S-32760 (ΧΡΏΜΙΟ 25%)
|
| ΧΑΛΥΒΑΣ ΑΝΘΡΑΚΑ |
|
ΓΙΑ ΤΗ ΜΕΤΡΙΑ ΘΕΡΜΟΚΡΑΣΙΑ
|
ASTM/ASME SA 234 WPB
|
|
|
ASTM/ASME SA 234 WPC
|
|
ΓΙΑ ΤΗ ΧΑΜΗΛΗ ΘΕΡΜΟΚΡΑΣΙΑ
|
ASTM/ASME SA 420 WPC6
|
|
ΑΝΘΡΑΚΑΣ NIKEL ΓΙΑ ΤΗ ΧΑΜΗΛΉ ΘΕΡΜΟΚΡΑΣΊΑ
|
ASTM/ASME SA 420 WPL3
|
|
ΥΨΗΛΑ ΥΛΙΚΑ ΠΑΡΑΓΩΓΗΣ
|
MSS-SP75 WPHY 42
|
|
|
MSS-SP75 WPHY 46
|
|
|
MSS-SP75 WPHY 52
|
|
|
MSS-SP75 WPHY 56
|
|
|
MSS-SP75 WPHY 60
|
|
|
MSS-SP75 WPHY 65
|
|
|
MSS-SP75 WPHY 70
|
| ΧΑΛΥΒΑΣ ΚΡΑΜΑΤΩΝ |
|
ΓΙΑ ΤΗΝ ΑΝΥΨΩΜΕΝΗ ΘΕΡΜΟΚΡΑΣΙΑ
|
ASTM/ASME SA 234 WP1
|
|
|
ASTM/ASME SA 234 WP12
|
|
|
ASTM/ASME SA 234 WP11
|
|
|
ASTM/ASME SA 234 WP22
|
|
|
ASTM/ASME SA 234 WP5
|
|
|
ASTM/ASME SA 234 WP9
|
|
|
ASTM/ASME SA 234 WP91
|
|
ΜΗ ΣΙΔΗΡΟΥΧΑ ΚΡΑΜΑΤΑ
|
|
ΒΑΣΗ ΑΛΟΥΜΙΝΙΟΥ
|
ASTM B361 GR. 3003-6061
|
|
|
ASTM B366 MONEL 400
|
|
|
ASTM B366 INCONEL 600
|
|
|
ASTM B366 INCOLOY 800
|
|
|
ASTM B366 INCOLOY 825
|
|
|
ASTM B366 HASTELLOY Β, Γ, Χ
|
|
ΒΑΣΗ ΧΑΛΚΟΥ
|
CUPRONICKEL 90 – 10 ΚΑΙ 70-30
|
|
ΤΙΤΑΝΙΟ
|
ASTM B363 WPT2
|
|
ΠΡΟΓΡΑΜΜΑ ΚΑΤΑΣΚΕΥΗΣ
|
|
SOCKETWELD ΚΑΙ
|
45 & 90 ΑΓΚΏΝΕΣ ΒΑΘΜΟΎ LR
|
1/4» ΣΕ 4» NB
|
|
ΚΟΧΛΙΟΤΟΜΗΜΕΝΑ ΕΞΑΡΤΗΜΑΤΑ
|
ΓΡΑΜΜΑΤΑ Τ & ΜΕΙΩΣΗ ΤΩΝ ΓΡΑΜΜΑΤΩΝ Τ
|
1/4» ΣΕ 4» NB
|
|
ΕΚΤΙΜΗΣΕΙΣ ΠΙΕΣΗΣ
|
ΣΥΖΕΥΞΕΙΣ
|
1/4» ΣΕ 4» NB
|
|
2000#, 3000#, 6000#, 9000#
|
ΚΑΛΥΜΜΑΤΑ
|
1/4» ΣΕ 4» NB
|
|
|
ΕΝΩΣΗ
|
1/4» ΣΕ 4» NB
|
|
|
ΣΤΑΥΡΟΙ
|
1/4» ΣΕ 4» NB
|
|
|
ΒΟΥΛΩΜΑΤΑ
|
1/4» ΣΕ 4» NB
|
|
|
ΘΑΜΝΟΙ
|
1/4» ΣΕ 4» NB
|
|
|
ΠΡΟΪΣΤΑΜΕΝΟΣ
|
1/4» ΣΕ 4» NB
|
BUTTWELD ΣΥΝΑΡΜΟΛΟΓΗΣΕΙΣ
|
|
ΑΝΕΥ ΡΑΦΉΣ
|
45 & 90 ΑΓΚΏΝΕΣ ΒΑΘΜΟΎ LR/SR
|
1/2» ΣΕ 24» NB
|
|
|
ΓΡΑΜΜΑΤΑ Τ & ΜΕΙΩΣΗ ΤΩΝ ΓΡΑΜΜΑΤΩΝ Τ
|
1/2» ΣΕ 24» NB
|
|
|
ECC/ΣΥΜΠΥΚΝΩΜΈΝΟΙ ΜΕΙΩΤΈΣ
|
1/2» ΣΕ 24» NB
|
|
|
ΚΑΛΥΜΜΑΤΑ
|
1/2» ΣΕ 36» NB
|
|
ΕΝΩΜΕΝΟΣ ΣΤΕΝΆ
|
45 & 90 ΑΓΚΏΝΕΣ ΒΑΘΜΟΎ LR/SR
|
4» ΣΕ 36» NB
|
|
|
ΓΡΑΜΜΑΤΑ Τ & ΜΕΙΩΣΗ ΤΩΝ ΓΡΑΜΜΑΤΩΝ Τ
|
4» ΣΕ 36» NB
|
|
|
ECC/ΣΥΜΠΥΚΝΩΜΈΝΟΙ ΜΕΙΩΤΈΣ
|
4» ΣΕ 48» NB
|
|
|
ΚΑΛΥΜΜΑΤΑ
|
26» ΣΕ 48» NB
|
|
ΠΑΧΗ ΤΟΙΧΩΝ
|
ΟΛΑ ΤΑ ΣΧΕΔΙΑ ΣΤΟ ANSI B36, 10 ΚΑΙ ΜΈΧΡΙ 100 ΧΙΛ.
|
|
ΕΙΔΙΚΑ ΠΡΟΪΟΝΤΑ
|
ΑΚΤΙΝΑ ΚΑΜΨΕΩΝ 2.5D, τρισδιάστατος, 5D, 10D & ΆΛΛΗ ΕΙΔΙΚΉ ΑΚΤΊΝΑ
|
|
|
ΜΕΙΩΣΗ ΤΩΝ ΑΓΚΩΝΩΝ
|
|
|
ΚΆΜΨΕΙΣ ΤΟΥ U ΤΩΝ ΕΙΔΙΚΏΝ ΣΤΑΥΡΏΝ
|
|
|
LATERALS ΚΟΜΜΆΤΙΑ “Υ”
|
|
|
WELDOLETS, SWEEPOLETS, LATEROLETS, SOCKOLETS
|
|
|
ELBOWLETS & THREADOLETS
|
| |
ΕΙΔΙΚΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΕΙΣ ΣΥΜΦΩΝΑ ΜΕ ΤΑ ΣΧΕΔΙΑ |
| |
ΠΡΟΚΑΤΑΣΚΕΥΑΣΜΕΝΑ ΤΜΗΜΑΤΑ ΣΩΛΗΝΩΣΕΩΝ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΣΧΕΔΙΟ. |
| ΠΡΟΤΥΠΑ ΚΑΤΑΣΚΕΥΗΣ |
ASME B1639 - B16.28 - B16.25 |
| |
Mss-SP75 - 43 – 87 |
| |
DIN 2605 - 2606 - 2615 - 2616 – 2617 |
| ΚΩΔΙΚΕΣ ΣΧΕΔΙΟΥ |
ASME Ι - ASME ΙΙΙ DIV. 1 ΥΠΟ- NB |
| |
ASME Ι - ASME ΙΙΙ DIV. 1 ΥΠΟ- NC |
| |
ASME Ι - ASME ΙΙΙ DIV. 1 ΥΠΟ- ND |
| |
ASTM B31, 1 - Β-31,4 - B31.8 |
Συναρμολογήσεις Buttweld
Παρέχουμε ένα ευρύ φάσμα των συναρμολογήσεων Buttweld. Ευρέως χρησιμοποιημένος στο πετρέλαιο, το αέριο, τη διήθηση, την ψύξη, τον καθαρισμό, τις πετροχημικές και ανοικτής θαλάσσης βιομηχανίες.
Οι συναρμολογήσεις Buttweld χρησιμοποιούνται σε ένα σύστημα σωληνώσεων για να αλλάξουν μια κατεύθυνση ή μια λειτουργία, οι οποίες ενώνονται μηχανικά στο σύστημα. Πιθανώς ο απλούστερος τρόπος να επιτευχθεί αυτό θα ήταν να καμφθεί ο σωλήνας στην κατεύθυνση που απαιτείται, αλλά αυτή η διαδικασία θα τεντώσει και θα λεπτύνει τον εξωτερικό τοίχο του σωλήνα ταυτόχρονα πυκνώνοντας και ζαρώνοντας τον εσωτερικό τοίχο του σωλήνα. Αυτό οδηγεί στην αντίσταση ροής και την επιταχυνόμενη διάβρωση τοίχων.
Μια δεύτερη μέθοδος χρησιμοποιούμενη μερικές φορές είναι μια συνδεμένη λοξά ένωση, όπου οι συναρμολογήσεις Buttweld χάλυβα κόβονται στη σωστή γωνία και ενώνονται στενά μαζί για να επιτύχουν την επιθυμητή αλλαγή. Ενώ η περιοχή διατομής και το πάχος τοίχων διατηρούνται πολλή αποδοτικότητα χάνεται λόγω της τριβής και της αναταραχής ως αποτέλεσμα της αυστηρής αλλαγής στην κατεύθυνση παραδείγματος χάριν μια ενιαίος-συνδεμένη λοξά κάμψη προσφέρει περίπου έξι φορές την αντίσταση ενός σκουπισμένου αγκώνα.
Συναρμολόγηση αγκώνων Buttweld
Η συναρμολόγηση αγκώνων Buttweld είναι μια τοποθέτηση σωληνώσεων που εγκαθίσταται μεταξύ δύο μηκών του σωλήνα ή του σωλήνα επιτρέποντας μια αλλαγή της κατεύθυνσης, συνήθως 180°, 90° ή 45°. Οι άκρες επεξεργάζονται στη μηχανή για τη συγκόλληση άκρης όταν διαφέρουν σε μέγεθος οι δύο άκρες, καλείται ένας αγκώνας μείωσης ή μειωτών.
Οι περισσότεροι αγκώνες είναι διαθέσιμοι στη σύντομη ακτίνα ή τη μακροχρόνια ακτίνα των τύπων. Οι κοντοί αγκώνες ακτίνας έχουν ένα κέντρο για να τελειώσουν την απόσταση ίση με το NPS στις ίντσες, ενώ η μακροχρόνια ακτίνα είναι 1,5 φορές το NPS στις ίντσες.
Συναρμολόγηση γραμμάτων Τ Buttweld
Οι συναρμολογήσεις γραμμάτων Τ Buttweld χρησιμοποιούνται ευρέως στη βιομηχανική σωλήνωση για να συγχωνεύσουν ή να διαιρέσουν τα ρευστά και δεν απαιτούν την ειδική προετοιμασία σωληνώσεων πριν από τις εφαρμογές. Διαθέσιμες διαφορετικά να κοχλιοτομήσουν οι προδιαγραφές και οι διάφοροι βαθμοί συναρμολογήσεις γραμμάτων Τ Buttweld κατασκευάζονται στις στενές ανοχές και τις ακριβείς διαστάσεις.
Διαγώνια συναρμολόγηση Buttweld
Οι διαγώνιες συναρμολογήσεις Buttweld χρησιμοποιούνται σε διάφορες βιομηχανίες για την παροχή της διαρροής ελεύθερης και της ελεύθερης σφράγισης ροπής σε οποιαδήποτε σύνδεση διοχέτευσης με σωλήνες ή σωληνώσεων. Προσφερθείσες στους διάφορους βαθμούς οι διαγώνιες συναρμολογήσεις Buttweld υπολογίζονται για τις στενές ανοχές και τα άριστα τέρματά τους.
Συναρμολόγηση Buttweld ΚΑΠ
Η λειτουργία μιας συναρμολόγησης ΚΑΠ τελών Buttweld είναι να μπλοκαριστεί το τέλος μιας γραμμής σε ένα σύστημα σωληνώσεων. Το Buttweld ΚΑΠ εγκαθίσταται με την τοποθέτηση της ΚΑΠ τελών πέρα από την ανοικτή γραμμή και την ένωση γύρω από την ένωση.
Συναρμολόγηση τελών στελεχών Buttweld
Οι άκρες στελεχών είναι εγκατεστημένες ανά τα ζευγάρια και ζευγαρωμένες μαζί με δύο κοινές φλάντζες περιτυλίξεων. Η επιφάνεια του τέλους στελεχών έχει μια φωνογραφική κομμένη οδοντωτά επιφάνεια στολισμάτων που αποτρέπει τη διαρροή στην ένωση. Η χρησιμοποίηση των ακρών στελεχών επιτρέπει στα τμήματα της γραμμής για να ανοιχτεί για τον καθαρισμό, την επιθεώρηση ή τη γρήγορη αντικατάσταση κ.λπ., χωρίς την επαν-συγκόλληση ανάγκης.
Εκκεντρική/ομόκεντρη συναρμολόγηση μειωτών
Υπάρχουν δύο επιλογές διαθέσιμες, του ομόκεντρου μειωτή ή του εκκεντρικού μειωτή.
Ένας εκκεντρικός μειωτής, αποκαλούμενος επίσης μειωτή κουδουνιών, έχει δύο θηλυκά (μέσα) νήματα των διαφορετικών μεγεθών με τα κέντρα που σχεδιάζονται έτσι ότι όταν ενώνονται, τα δύο κομμάτια του σωλήνα δεν συμφωνούν το ένα με το άλλο, αλλά μπορούν να εγκατασταθούν ώστε να παρασχεθεί η βέλτιστη αποξήρανση της γραμμής.
Η συναρμολόγηση σχεδιάζεται με τη μικρότερη έξοδο offcenter στο μεγαλύτερο τέλος, που επιτρέπει σε το για να ευθυγραμμίσει με μόνο μια πλευρά του κολπίσκου. Οι συναρμολογήσεις μειωτών σχεδιάζονται για να ενωθούν στενά εύκολα και προσφοράς ανώτερες δύναμη και αντίσταση διαρροών.
Ο εκκεντρικός μειωτής πρέπει να εγκατασταθεί με την ευθεία πλευρά αποτρέπει μέχρι τον παγιδεύοντας αέρα στην αναρρόφηση αντλιών. Έχουν ως σκοπό να επιτρέψουν την απλή σύνδεση των διαφορετικών μεγέθους σωλήνων. Αυτοί μπορούν να χρησιμοποιηθούν ως μειωτές σωλήνων, εύκαμπτοι συνδετήρες και eliminators δόνησης.
Οι εκκεντρικοί μειωτές αποβάλλουν το θόρυβο και απομονώνουν τη δόνηση καθ'οδόν, μειώνουν την πίεση, αποβάλλουν την ηλεκτρόλυση και προστατεύουν από τα κύματα ξεκινήματος.
|
