Max. diameter of work: | 625mm | Concave (at dia.160mm): | 0.6mm |
---|---|---|---|
Convex (at dia. 160mm): | 0.6mm | Capacity of Coolant oil: | 1300L |
Max. Flowrate of Coolant oil: | 1130L/min | Overall dimensions: | 2880mm×1237mm×2622mm |
Net weight: | 5300kgs | ||
Υψηλό φως: | σκληραίνοντας εξοπλισμός επαγωγής,σκληραίνοντας μηχανή επαγωγής εργαλείων |

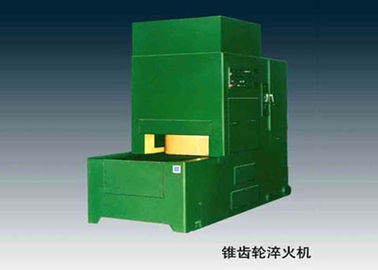

Σκληραίνοντας μηχανή επαγωγής εργαλείων λοξοτμήσεων για τα μηχανήματα κατασκευής, ανώτατη διάμετρος 625mm εργαλείων
Γρήγορη λεπτομέρεια:
Αυτή η μηχανή είναι ένα είδος εξοπλισμού θερμικής επεξεργασίας για τα εργαλεία λοξοτμήσεων που χρησιμοποιούνται στα αυτοκίνητα, μηχανήματα κατασκευής, το τρακτέρ, τα μεταλλουργικά μηχανήματα και άλλες βιομηχανίες. Οι διαστρεβλώσεις των αποσβημένων μερών μετά από τη θερμική επεξεργασία μπορούν να ελεγχθούν και να βελτιωθούν αποτελεσματικά και η ποιότητα των εργαλείων μπορεί να αυξηθεί. Συγχρόνως, τα στρογγυλά και επίπεδα μέρη μπορούν επίσης να σε αυτήν την μηχανή.
Περιγραφή:
Η μηχανή είναι εξοπλισμένη με ένα σύστημα ελέγχου PLC. Με εξαίρεση τη φόρτωση κομματιών προς κατεργασία και εκφόρτωση, η μηχανή μπορεί να τεθεί σε λειτουργία αυτόματα. Οι ηλεκτρικοί και υδραυλικοί έλεγχοι χρησιμοποιούνται για τη λειτουργία σε έναν αυτόματο αποσβήνοντας κύκλο ώστε να αυξηθεί η ακρίβεια και να σταθεροποιηθεί η ποιότητα των αποσβημένων μερών.
Ο worktable (ο χαμηλότερος κύβος) της μηχανής κινείται μεταξύ της θέσης φόρτωσης και της θέσης εργασίας του κομματιού προς κατεργασία με τη βοήθεια των υδραυλικών ελέγχων, προκειμένου να μεταφερθεί το κομμάτι προς κατεργασία που θερμαίνεται στη θερμοκρασία απόσβεσης στη θέση εργασίας της μηχανής και για να τους δροσίσει στη μηχανή μια μετά από άλλη για να τελειώσει τη λειτουργία απόσβεσης.
Μια μετασχηματιστής συσκευή είναι διαθέσιμη για τον ανώτερο κύβο (τα εξωτερικά δαχτυλίδια και τα εσωτερικά δαχτυλίδια) της μηχανής (YA9060).
Για να εξασφαλίσει την ποιότητα απόσβεσης και να ελέγξει τη διαστρέβλωση του κομματιού προς κατεργασία, η μηχανή πρόκειται με τα ακόλουθα κατασκευαστικά χαρακτηριστικά γνωρίσματα.
Όταν η απόσβεση, πιέσεις (άτομο διευθετήσιμο) από τα εξωτερικά δαχτυλίδια, εσωτερικά οι δαχτυλίδια και άντεξαν μπορούν να εφαρμοστούν στις διαφορετικές μερίδες του απόσβεσης του μέρους.
Η πίεση μπορεί να επιλεχτεί ως σταθερή πίεση ή διευθετήσιμη παλμένος πίεση.
Μια κοίλη & κυρτή ρύθμιση είναι δυνατή στο worktable μέσα στη διάμετρο 510mm (χαμηλότερος κύβος).
Κατά τη διάρκεια της λειτουργίας απόσβεσης, το δροσίζοντας πετρέλαιο στα διαφορετικά στάδια με τις χωριστές τοποθετήσεις ρυθμού ροής και χρόνου μπορεί να παρασχεθεί. 20 σημεία είναι διαθέσιμα στο σύστημα PLC για να διευκολύνουν τη σε απευθείας σύνδεση λειτουργία της μηχανής στις εγκαταστάσεις του τελικού χρήστη.
Οι ειδικοί κύβοι των εξωτερικών δαχτυλιδιών, τα εσωτερικά δαχτυλίδια και άντεξαν τον αποσυμπιεστή μπορούν να εξοπλιστούν για τη μηχανή σύμφωνα με τις διαφορετικές διαστάσεις και τις δομές των μερών που αποσβήνονται.
Προδιαγραφές:
Μέγιστη διάμετρος της εργασίας |
χιλ. |
625 |
Απόσταση μεταξύ να τοποθετήσει την επιφάνεια της πιέζοντας επιφάνειας ράβδων και ρουλεμάν αποσυμπιεστών του χαμηλότερου κύβου |
||
Μέγιστος |
χιλ. |
280 |
Ελάχιστος |
χιλ. |
250 |
Απόσταση μεταξύ να τοποθετήσει την επιφάνεια των εσωτερικών & εξωτερικών δαχτυλιδιών και την επιφάνεια ρουλεμάν του χαμηλότερου κύβου |
||
Μέγιστος |
χιλ. |
165 |
Ελάχιστος |
χιλ. |
140 |
Σειρά της διαμέτρου για τη ρύθμιση κοίλη & κυρτή στο χαμηλότερο κύβο |
χιλ. |
Φ160-Φ510 |
Κοίλος (σε dia.160mm) |
χιλ. |
0.6 |
Κυρτός (στο dia. 160mm) |
χιλ. |
0.6 |
Μέγιστη πίεση |
||
Εξωτερικό δαχτυλίδι |
κλ |
7500 (αξία επάνω) μετρητής guagee πίεσης) |
Εσωτερικό δαχτυλίδι |
κλ |
7500 |
Αποσυμπιεστής |
κλ |
3500 |
Πετρέλαιο ψυκτικού μέσου |
||
Ικανότητα |
Λ |
1300 |
Μέγιστος ρυθμός ροής |
Λ/λ |
1130 |
Ηλεκτρική μηχανή |
||
Υδραυλική αντλία |
Περιστροφή/λεπτό KW |
4 1440 |
Δροσίζοντας αντλία |
Περιστροφή/λεπτό KW |
7.5 2900 |

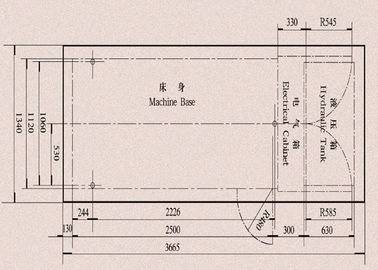

Γενικές διαστάσεις (L×W×H) |
χιλ. |
2880×1237×2622 |
Καθαρό βάρος |
κλ |
5300 |
Περίπτωση συσκευασίας |
χιλ. |
3850×1900×2650 |
Ακαθάριστο βάρος |
κλ |
6000 |
