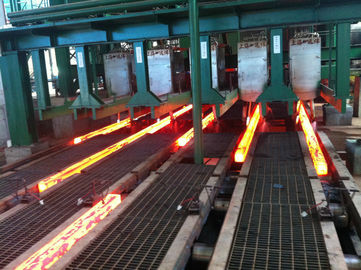

Ορθογώνια άνθιση/τετραγωνικά συνεχή χυτά καταλύματα/CCM μηχανή

Rectangular Bloom / Square Continuous Cast Billets / CCM Machine
Rectangular Bloom / Square Continuous Cast Billets / CCM Machine Rectangular Bloom / Square Continuous Cast Billets / CCM Machine

Μεγάλες Εικόνας :  Ορθογώνια άνθιση/τετραγωνικά συνεχή χυτά καταλύματα/CCM μηχανή

Λεπτομέρειες:
Τόπος καταγωγής: Wuxi, Κίνα (ηπειρωτική χώρα)
Μάρκα: HAIJUN
Αριθμό μοντέλου: R8M 5strands
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 5 σκέλη
Συσκευασία λεπτομέρειες: ΔΟΧΕΙΟ
Χρόνος παράδοσης: 5 μήνες
Όροι πληρωμής: Μ / Τ, L / C
Δυνατότητα προσφοράς: 30 σκέλη CCM το χρόνο
Λεπτομερής Περιγραφή Προϊόντος
Υψηλό φως:

χυτήριο υπό πίεση

,

μηχανές συνεχών ρίψεων

Ορθογώνια άνθιση/τετραγωνικά συνεχή χυτά καταλύματα/CCM μηχανή

Τύπος υποστήριξης κουταλών: Πυργίσκος κουταλών

ακτίνα: R8M

Αριθμός σκελών: 5 σκέλη

με την πιστοποίηση του ISO

προηγμένο σχέδιο

Μπορούμε να παραγάγουμε υψηλό - μηχανές ποιοτικών συνεχών ρίψεων από 1 έως 8 σκέλη με το χαμηλότερο κόστος παραγωγής εξοπλισμού. Μπορούμε να σχεδιάσουμε, να κατασκευάσουμε την ενημερωμένη μηχανή συνεχών ρίψεων καταλυμάτων σύμφωνα με τη χαλυβουργική ικανότητα του χρήστη, το μέγεθος καταλυμάτων, τους βαθμούς χάλυβα και τους όρους τομέων του χρήστη.

Περιγραφή:

1. Βασικές εφεδρικές τεχνικές παράμετροι:

Ακτίνα μηχανών ρίψης καταλυμάτων χάλυβα

8m

Ποσότητα σκελών

5 σκέλη

Τύπος υποστήριξης κουταλών

Πυργίσκος κουταλών

Πυργίσκος κουταλών

Ευθύς τύπος βραχιόνων

Tundish αυτοκίνητο

High-low κίνηση διαδρομής, διαγώνια λειτουργία ολίσθησης

Μέθοδος ρίψης

Μετρώντας ακροφύσιο, ανοικτή ρίψη, σκόνη ρίψεων

Δευτεροβάθμια ψύξη

Αέριο και υδρόψυξη, κύκλωμα ρύθμισης 2 ανά σκέλος

Απόσυρση που ισιώνει τη μηχανή

Συνολικά 5 κύλινδρος, προοδευτική αποκατάσταση

Πίνακας ρόλων

Η ομάδα αλυσίδων συγκέντρωσε την κίνηση

Πλαστός φραγμός

Άκαμπτος, με το self-adapting κεφάλι πλαστών φραγμών

Κοπή καταλυμάτων

Αυτόματη τέμνουσα μηχανή φλογών

Μεταβίβαση καταλυμάτων

Συγκεντρωμένος ομάδα ζωντανός πίνακας κυλίνδρων

Δροσίζοντας τύπος τραπεζών

Γλιστρώντας τρόπος, μηχανή χάλυβα μετατόπισης

2. Τεχνικές περιγραφή διαδικασίας και ικανότητα του καταλύματος χάλυβα CCM

Φούρνος επαγωγής:

Ονομαστική ικανότητα

60T

Tap-to-tap κύκλος

45min

Ποσότητα φούρνων

1set

Ικανότητα παραγωγής

Εργάσιμες ημέρες

330 ημέρες/έτος

Μέσος αριθμός καθημερινού φούρνου

24/day

Ικανότητα παραγωγής

600,000~800,000t/year

3. Ταχύτητα ρίψης, παραγωγικότητα και ποσότητα σκελών

R8m η πετώντας μηχανή ακτίνας μπορεί ομάδες χυτοχάλυβα διαφορετικών προδιαγραφών, η μέγιστη ταχύτητα ρίψης είναι η ακόλουθη:

Τμηματική περιοχή ρίψης (χιλ.)

180x180

200×200

220×220

Ταχύτητα ρίψης (m/min)

1.6

1.8

2.0

Αριθ.

Κατάλυμα

μέγεθος

Ταχύτητα ρίψης

ωριαία παραγωγή

(τόνοι)

Καθημερινή παραγωγή

20hour

(τόνοι)

Ετήσια παραγωγή (300days)

(τόνοι)

1

180×180

1.6m/min

21.98

439

131.700

2

200×200

1.8m/min

27.13

543

162.900

3

220×220

2.0m/min

36.47

729

218.700

Τα αποτελέσματα υπολογισμού είναι η ιδανική κατάσταση της παραγωγής, παρακαλώ σύμφωνα με την πραγματική κατάσταση της ρύθμισης.

Βαθμός χάλυβα

Βαθμός ρίψης (m/min)

Αποτελεσματικό ποσοστό παραμόρφωσης (ε)

Επιτρεπόμενο ποσοστό παραμόρφωσης (εανώτατο)

Ευθύς χάλυβας άνθρακα

1.8~2.5

Παρακαλώ αναφερθείτε στον υπολογιστικό πίνακα

0.25

Χαμηλός χάλυβας κραμάτων

1.3~2.0

Παρακαλώ αναφερθείτε στον υπολογιστικό πίνακα

0.15~0.2

4. CCM κατάλογος μερών εξοπλισμού

Όνομα εξοπλισμού

Βάρος

Πρότυπο και προδιαγραφή

Μονάδα

1

Πυργίσκος κουταλών
Υδραυλική κίνηση, φορτίο βραχιόνων σημαδιών 120T, με τη στάθμιση

46T

σύνολο

1

2

Tundish arriage
Υψηλά και χαμηλά πόδια

10×2=20T

σύνολο

2

3

Tundish

6×2=12T

σύνολο

2

4

Δοχείο σκουριάς

1.5T

σύνολο

1

5

Λειτουργία ρίψεων
cantilever κιβωτίων
ράφι

0.2×5=1T

σύνολο

5

6

150×150 φόρμα
R8, length900

0.57×5=2.85T

σύνολο

5

7

Κάλυψη φορμών

0.1×5=0.5T

σύνολο

5

8

Δονηθείτε συσκευή

3.4×5=17T

σύνολο

5

9

Συλλέγοντας σωλήνες ψεκασμού

0.4×5=2T

σύνολο

5

10

Κύλινδρος κατεύθυνσης

0.2×5=1T

σύνολο

25

11

Άκαμπτος πλαστός φραγμός

2.3×5=11.5T

σύνολο

5

12

Συσκευή αποθήκευσης πλαστών φραγμών

1.4×3=4.2T

σύνολο

5

13

Αποκατάσταση και
μηχανή απόσυρσης

6×5=30T

σύνολο

5

14

Αποκατάσταση και
μηχανή απόσυρσης
κοινής βάσης

4T

σύνολο

1

15


Κύλινδρος προσέγγισης ψαλίδων

Έλεγχος συχνότητας, υδρόψυξη

3.5×5=17.5T

σύνολο

5

16


Τέμνουσα μηχανή φλογών

3×5=15T

σύνολο

5

Υπέρυθρες ακτίνες στη φάση
ρύθμιση μήκους

σύνολο

1

17

Κοπή συλλογής
επικεφαλής συσκευή και κρεμώντας δοχείο

1T

σύνολο

1

18

Μετά από τον τέμνοντα κύλινδρο
Έλεγχος συχνότητας, υδρόψυξη

3.5×5=17.5T

σύνολο

5

19

Knockout κύλινδρος Ⅰ
Έλεγχος συχνότητας, υδρόψυξη

3.5×5=17.5T

σύνολο

5

20

Knockout κύλινδρος Ⅱ

3.5×5=17.5T

σύνολο

5

21

Κύλινδρος δροσίζοντας κρεβατιών

4×10=40T

σύνολο

10

22

Γέρνοντας μηχανή εργαλείων

8T×5=40T

σύνολο

5

23

Μετατόπιση της μηχανής χάλυβα
Για το μήκος 12m

33T

σύνολο

1

24

Μηχανή χάλυβα σημείων

35T

σύνολο

1

25

Δροσίζοντας κρεβάτι βημάτων

126T

σύνολο

1

26

Δροσίζοντας κρεβάτι συλλογής

30T

σύνολο

1

27

Σύστημα ψύξης σωμάτων τροχίσκων

8T

σύνολο

1

28

Κάλυψη τροχίσκων

10T

σύνολο

1

29


Επεξεργαστής πηγής αερίου
αέριο οργάνων διαπραγμάτευσης

σύνολο

1

30

πλατφόρμα χάλυβα

200T

σύνολο

1


Ανεμιστήρας εξάτμισης ατμού

2T

σύνολο

1


Hydrauli, λίπανση, αεροκίνητο σύστημα

1

Υδραυλικός σταθμός οικοδεσποτών

5T

σύνολο

1

2

Knockout υδραυλικός σταθμός
Για την κλίση της μηχανής εργαλείων

3.5T

σύνολο

1

3

Υδραυλικό ανυψωτικό tailgate

1T

σύνολο

3

4

Συγκεντρωμένος σταθμός λίπανσης λιπών

Περιλάβετε distributer και σωλήνες ελαίου

σύνολο

6

5


Υδραυλική διοχέτευση με σωλήνες

περιλάβετε τα μέρη σωλήνων

σύνολο

1

6


Διοχέτευση με σωλήνες λίπανσης

σύνολο

1


CCM 3-ηλεκτρικός

1

Λειτουργών σταθμός

2

Πακέτο λογισμικού

3

PLC

σύνολο

2

5

Αναστροφέας
